Name: Dvojitý posuvný vertikálny vstrekovací stroj
Rating: 5 (99 reviews)

Dvojitý posuvný vertikálny vstrekovací stroj

Úvod:

Vertikálny vstrekovací lis s dvoma posuvnými nožmi je špeciálny typ stroja, ktorý sa vyznačuje dvoma alebo viacerými posuvnými dielmi, ktoré sa striedavo posúvajú v oblasti formy. Tento dizajn zlepšuje efektivitu výroby tým, že umožňuje pracovníkom súčasne vykonávať nasledujúce operácie počas lisovacieho cyklu:

Odstránenie častí alebo umiestnenie vložiek na vonkajšom posúvači;

Vstrekovacie formy na vnútornom posúvači.

Zobraziť viac

O vstrekovacích lisoch: ako fungujú, typy a návod na nákup 2026-Oct-10
Vstrekovací stroj premení plastové pelety, silikón alebo inú zmes spracovateľnú tavením na hotový diel. Roztaví materiál, vstrekne ho do uzavretej formy pod tlakom, pridrží ho, kým sa diel ochladí, potom otvorí formu a diel vysunie. Tonáž, priemer skrutky, usporiadanie upnutia a typ ovládača sú všetky detaily...
Predpokladaná životnosť vstrekovacieho lisu: Typická životnosť a kľúčové faktory 2026-Sep-28
Ak vymieňate dosluhujúci lis alebo robíte rozpočet na nové zariadenie, prvá otázka je zvyčajne rovnaká: koľko rokov spoľahlivej výroby dodá vstrekovací lis? Úprimná odpoveď založená na životnosti dizajnu OEM a desaťročiach skúseností v teréne je 10 až 20 rokov s mnohými dobre udržiavanými lismi...
Postup spustenia vstrekovacieho stroja: Podrobná príručka pre bezpečnú prevádzku 2026-Sep-22
Postup spustenia vstrekovacieho stroja je pevná postupnosť bezpečnostných kontrol, hydraulického zahrievania, ohrevu valca, preplachovania a overenia skúšobným výstrelom, ktoré prevedie stroj zo studeného a nečinného stavu k výrobe jeho prvého prijateľného dielu. Vykonané správne, trvá to 30 až 60 minút a kon...

Vysoká účinnosť	Dve sklznice pracujú striedavo, jedna sklznica nakladá a vykladá formu a výrobok vonku a druhá sklznica vykonáva vstrekovanie vo vnútri, čím sa skracuje neproduktívna čakacia doba.
Vysoká bezpečnosť	Pracovníci pracujú v bezpečnom priestore mimo stroja, vyhýbajú sa priamemu kontaktu s vysokoteplotnými formami a pohyblivými časťami, čím sa výrazne znižuje riziko pracovných úrazov.

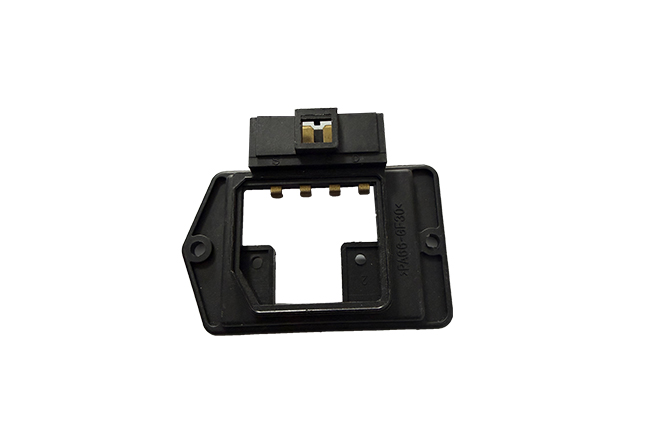

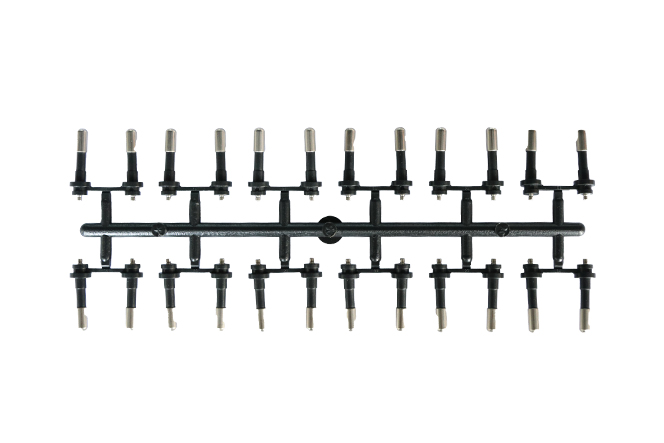

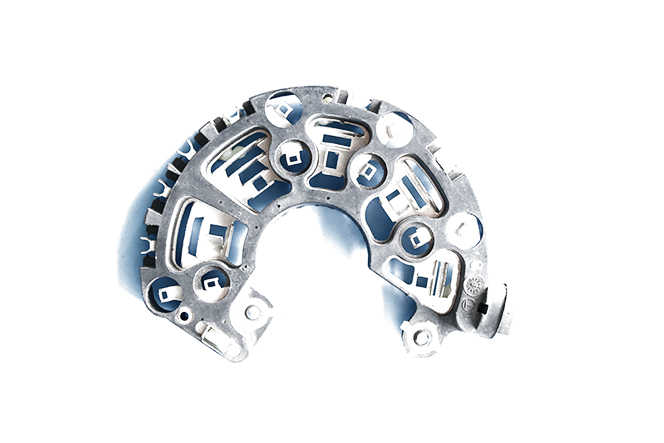

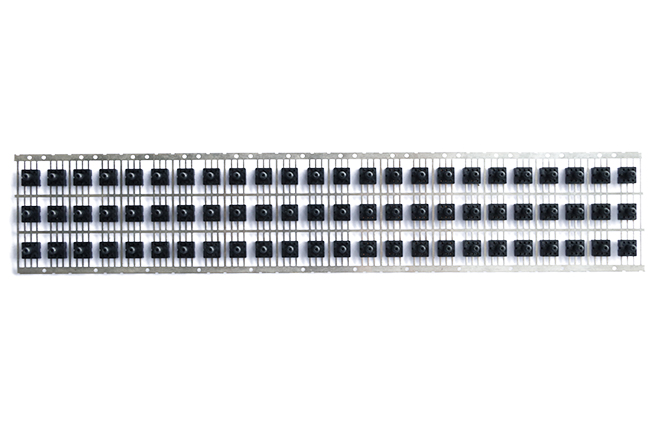

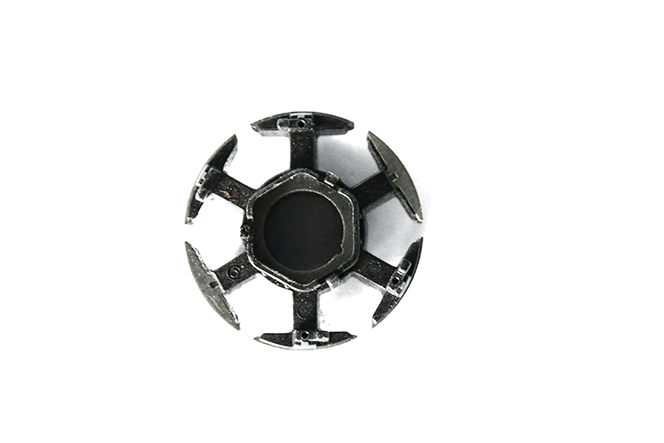

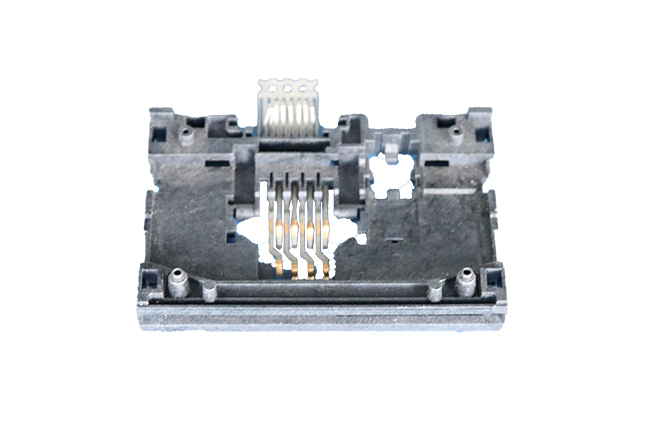

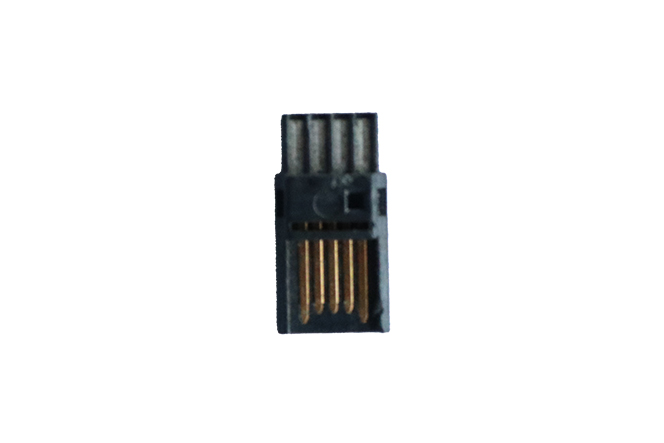

Vhodné na vložkové tvarovanie	Umožňuje presné umiestnenie vložiek (ako sú kovové časti a elektronické súčiastky) do formy súčasne s cyklom vstrekovania, čím sa zvyšuje zložitosť a funkčnosť produktu.
Ušetrite miesto	Stroj je vertikálnej konštrukcie s malým pôdorysom, ktorý dokáže efektívnejšie využiť priestor výrobnej dielne.
Vysoká presnosť	Stroj má stabilnú konštrukciu a dizajn vertikálneho upínania pomáha zabezpečiť presnosť a konzistenciu rozmerov produktu.

Hlavné oblasti použitia	Typické scenáre aplikácie
Elektronický priemysel	Konektory, senzory, presné súčiastky vo vnútri mobilných telefónov alebo počítačov, kostry cievok atď. (precízna kombinácia kovových vložiek a plastových dielov)
Automobilový priemysel	Automobilové konektory, káblové zväzky, rôzne kryty snímačov, tlačidlá ovládacieho panela, funkčné plastové diely (kombinácia kovových vložiek s plastmi)
Lekárske vybavenie	Konektory lekárskych katétrov, infúzne súpravy, rukoväte chirurgických nožov atď. (potrebné vložiť kovové ihly alebo hadičky)
Spotrebné elektrické spotrebiče	Kryty elektrického náradia, vypínače a zásuvky a ovládacie gombíky domácich spotrebičov
Priemysel a automatizácia	Ozubené kolesá, ložiská, časti motora a presné príslušenstvo pre automatizačné zariadenia (s prísnymi požiadavkami na veľkosť a odolnosť proti opotrebeniu)

Položka			Jednotka	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Vstrekovacia jednotka	Skrutka pr		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Vstrekovací tlak		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Teoretický objem výstrelu		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Hmotnosť strely		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Rýchlosť vstrekovania		cm³/sek	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Zdvih skrutky		mm	100				120				140				150					160					180					200				240
	Rýchlosť skrutiek		ot./min	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Rýchlosť vstrekovania		mm/s	130				130				130				130					120					120					120				120
	Teplotná sekcia (zóna)		-	5				5				5				5					5					5					5				5
Upínanie jednotka	Upínanie force		ton	35				45				60				80					100					120					160				200
	Otváracia sila		ton	3.8				4.3				9.2				14					17					20					20				25
	Pevný stôl	Veľkosť stola	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Spojovacia tyč	mm	350 x 200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Veľkosť jedného posuvného stola		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Otočný stôl	Veľkosť stola	mm	700				800				900				1000					1100					1300					1600				1800
		Maximálna veľkosť formy	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. hrúbka formy		mm	140				160				200				250					250					300					350				400
	Otvárací zdvih		mm	180				200				200/250				250					250					300					350				400
	Otváranie denného svetla		mm	320				360				400 (pevný)/450 (otočný)				500					500					600					700				800
Elektrické	Sila vyhadzovača		ton	1.5				1.5				1.5				3					3					5					6				6
	Zdvih vyhadzovača		mm	37 (Pevné)		100 (posuvné, otočné)		37 (Pevné)		100 (posuvné, otočné)		37		100		50			100		50			100		50		100			50		100		100
	Max. Tlak		kg/cm2	140				140				140				140					140					140					140				170
	Objem olejovej nádrže		litrov	100 (pevný stôl)/140 (posuvný)/160 (otočný)				120 (pevný stôl)/160 ((posuvný, otočný)				165 (pevný stôl)/260 (posuvný)/290 (otočný)				200 (pevný stôl)/280 (posuvný, otočný)					310 (pevný stôl)/330 (posuvný, otočný)					350 (pevný stôl)/380 (posuvný, otočný)					480 (pevný stôl)/560 (posuvný. otočný)				510 (pevný stôl, posuvný, otočný)
	Objem chladiacej vody		litrov/hr	50				50				60				80					80					80					80				80
	Systémový motor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Ohrievač		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Celkový výkon		kw	10				11.3				14.1				27.3					33					43					53				64
Iné	Hmotnosť stroja		ton	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Veľkosť stroja (DŠV)		m	1,76 * 0,95 * 2,18	1,87 * 0,95 * 2,27		2,15 * 1,4 * 2,3	1,9 * 1,1 * 2,5	2,11,12,6		2,3 * 1,4 * 2,6	2,2 * 1,2 * 2,8	2,4 * 1,25 * 2,85		2,7 * 1,75 * 2,6	2,11,23,1		2,41,23,2		2,8 * 1,7 * 2,9	2,3 * 1,4 * 3,0		2,51,43,1		2,74 * 1,7 * 2,9	2,6 x 1,6 x 3,5	3,0 * 1,6 * 3,6			3,12,33,3	2,9 * 1,8 * 3,8	3,3 * 1,8 * 3,9		3,42,43,3	3,1W2,0H4,7	3,2W2,2H4,9	433,4
