Štandardný vertikálny vstrekovací stroj

Úvod:

Štandardný vertikálny vstrekovací stroj je typ vstrekovacieho zariadenia s vertikálnym uzatváraním formy a vertikálnym vstrekovaním. Prijíma vertikálne usporiadanie, pričom smery zatvárania formy a vstrekovania sa pohybujú pozdĺž vertikálnej osi, čo šetrí priestor a uľahčuje manuálne alebo robotické umiestňovanie vložiek. Je vhodný na výrobu zložitých dielov, ktoré vyžadujú vysoko presné vyrovnanie.

ZOBRAZIŤ VIAC

Strihanie vstrekovacieho lisu: Vertikálna verzus horizontálna štruktúra 2026-Aug-07
Nakrájajte vstrekovací stroj v strede a pohľad v reze presne ukazuje, ako sa polymérové pelety stávajú hotovými dielmi: kde sa skrutka topí a vstrekuje materiál, ako je forma držaná zatvorená pod tonážou a ako sa časť po ochladení vysunie. Pre inžinierov, nákupné tímy a personál údržby je tento interný obraz prak...
Spotreba energie vstrekovacieho lisu: skutočné údaje a zníženie nákladov 2026-Jul-31
Zníženie vstrekovacím lisom spotreba energie nie je otázkou dohadov, ale presného výpočtu a výberu stroja. Údaje z odvetvia potvrdzujú, že náklady na energiu predstavujú až 30 % celkových výrobných nákladov v typickom lisovacom zariadení. Štandard hydraulický vstrekovací ...
Hydraulický vs elektrický vstrekovací stroj: Sprievodca rozhodovaním na základe údajov 2026-Jul-24
Ak práve teraz potrebujete jasnú odpoveď: an elektrický vstrekovací stroj zvyčajne znižuje spotrebu energie o 40–70 %, zlepšuje opakovateľnosť na ±0,01 mm a cykluje o 15–25 % rýchlejšie ako porovnateľný hydraulický stroj, ale vopred stojí o 30–50 % viac. Hydraulickékéké stroj...

Vertikálne upínanie a vertikálne vstrekovanie	Vhodné na formovanie vložiek a sekundárne vstrekovanie (zapuzdrenie), uľahčenie presného umiestňovania vložiek pomocou manuálnych alebo robotických ramien, zlepšenie stability výroby Vertikálna uzatváracia konštrukcia formy znižuje podlahovú plochu a je vhodná pre kompaktné usporiadanie dielne
Vysoko presné lisovanie	Znížte otrepy a záblesky, zvýšte výťažnosť produktu a sú vhodné pre produkty s prísnymi rozmerovými požiadavkami, ako sú presné elektronické súčiastky, medicínske produkty a automobilové diely.
Elektrický/servo systém voliteľný	Elektrický vstrekovací systém: energeticky úsporný a efektívny, vhodný pre lisovacie procesy s vysokou presnosťou a vysokými požiadavkami na odozvu (ako sú optické diely a tenkostenné diely). Štandardný servosystém: stabilný a spoľahlivý, vhodný pre potreby konvenčného vstrekovania, vyrovnáva spotrebu energie a výkon
Možnosti prispôsobenia veľkej tonáže	Modely s upínacou silou nad 200 ton je možné prispôsobiť tak, aby vyhovovali potrebám veľkých vložiek, hrubostenných dielov alebo vstrekovania kompozitov z viacerých materiálov. Veľkosť šablóny, spôsob vysúvania a ďalšie konfigurácie je možné upraviť podľa potrieb zákazníka.
Kompatibilita s automatizáciou	Môže byť použitý s automatizovanými systémami, ako sú roboty, in-mold označovanie (IML) a vizuálna kontrola na dosiahnutie efektívnej hromadnej výroby Podporuje dizajn otočného taniera alebo posuvnej dosky s viacerými stanicami na zlepšenie účinnosti vstrekovania viacerých farieb/viacerých materiálov.
Multi-materiálové prispôsobenie	Podporujte špeciálne procesy, ako sú dvojfarebné, mäkké a tvrdé lepidlové kompozity atď.
Ušetrite miesto	Vertikálny dizajn zaberá malú plochu a je vhodný pre kompaktné výrobné rozloženia.

Hlavné oblasti použitia	Typické scenáre aplikácie

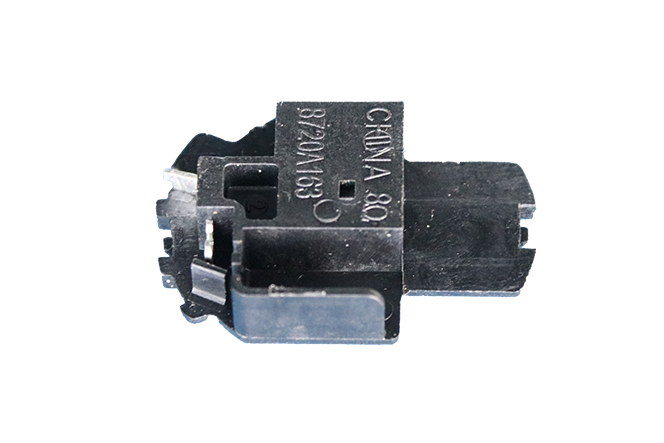

Elektronika a elektrické spotrebiče	Presné konektory, balenie snímačov, balenie cievok tlmivky
Automobilové diely	Kryt snímača, konektory káblového zväzku, vnútorné časti
Lekárske výrobky	Komponenty striekačiek, laboratórny spotrebný materiál, rúčky chirurgických nástrojov
Hardvérové zapuzdrenie	Vstrekovanie kovových vložiek, násady náradia, doplnky do kuchynského riadu
Denné potreby	Kozmetické obaly, domáce potreby, hračky
Priemyselné diely	Závitové diely, optické komponenty, nové energetické komponenty

Položka			Jednotka	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Vstrekovacia jednotka	Skrutka pr		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Vstrekovací tlak		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Teoretický objem výstrelu		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Hmotnosť strely		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Rýchlosť vstrekovania		cm³/sek	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Zdvih skrutky		mm	100				120				140				150					160					180					200				240
	Rýchlosť skrutiek		ot./min	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Rýchlosť vstrekovania		mm/s	130				130				130				130					120					120					120				120
	Teplotná sekcia (zóna)		-	5				5				5				5					5					5					5				5
Upínanie jednotka	Upínanie force		ton	35				45				60				80					100					120					160				200
	Otváracia sila		ton	3.8				4.3				9.2				14					17					20					20				25
	Pevný stôl	Veľkosť stola	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Spojovacia tyč	mm	350 x 200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Veľkosť jedného posuvného stola		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Otočný stôl	Veľkosť stola	mm	700				800				900				1000					1100					1300					1600				1800
		Maximálna veľkosť formy	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. hrúbka formy		mm	140				160				200				250					250					300					350				400
	Otvárací zdvih		mm	180				200				200/250				250					250					300					350				400
	Otváranie denného svetla		mm	320				360				400 (pevný)/450 (otočný)				500					500					600					700				800
Elektrické	Sila vyhadzovača		ton	1.5				1.5				1.5				3					3					5					6				6
	Zdvih vyhadzovača		mm	37 (Pevné)		100 (posuvné, otočné)		37 (Pevné)		100 (posuvné, otočné)		37		100		50			100		50			100		50		100			50		100		100
	Max. Tlak		kg/cm2	140				140				140				140					140					140					140				170
	Objem olejovej nádrže		litrov	100 (pevný stôl)/140 (posuvný)/160 (otočný)				120 (pevný stôl)/160 ((posuvný, otočný)				165 (pevný stôl)/260 (posuvný)/290 (otočný)				200 (pevný stôl)/280 (posuvný, otočný)					310 (pevný stôl)/330 (posuvný, otočný)					350 (pevný stôl)/380 (posuvný, otočný)					480 (pevný stôl)/560 (posuvný. otočný)				510 (pevný stôl, posuvný, otočný)
	Objem chladiacej vody		litrov/hr	50				50				60				80					80					80					80				80
	Systémový motor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Ohrievač		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Celkový výkon		kw	10				11.3				14.1				27.3					33					43					53				64
Iné	Hmotnosť stroja		ton	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Veľkosť stroja (DŠV)		m	1,76 * 0,95 * 2,18	1,87 * 0,95 * 2,27		2,15 * 1,4 * 2,3	1,9 * 1,1 * 2,5	2,11,12,6		2,3 * 1,4 * 2,6	2,2 * 1,2 * 2,8	2,4 * 1,25 * 2,85		2,7 * 1,75 * 2,6	2,11,23,1		2,41,23,2		2,8 * 1,7 * 2,9	2,3 * 1,4 * 3,0		2,51,43,1		2,74 * 1,7 * 2,9	2,6 x 1,6 x 3,5	3,0 * 1,6 * 3,6			3,12,33,3	2,9 * 1,8 * 3,8	3,3 * 1,8 * 3,9		3,42,43,3	3,1W2,0H4,7	3,2W2,2H4,9	433,4
