Name: Jednosmerný vertikálny vstrekovací stroj
Rating: 5 (99 reviews)

Jednosmerný vertikálny vstrekovací stroj

Úvod:

Jednoposuvný vertikálny vstrekovací stroj je špeciálny vertikálny vstrekovací stroj. Jeho hlavnou črtou je systém inštalácie formy "s jedným posúvačom". Horná forma je pevná a spodná forma sa vysúva. Forma sa otvára a zatvára a výrobok sa vyberie pohybom posúvača. Jednoposuvný vertikálny vstrekovací stroj je vhodný na tvarovanie rôznych plastových materiálov, najmä na presné vstrekovanie a tvarovanie vložiek.

Zobraziť viac

O vstrekovacích lisoch: ako fungujú, typy a návod na nákup 2026-Oct-10
Vstrekovací stroj premení plastové pelety, silikón alebo inú zmes spracovateľnú tavením na hotový diel. Roztaví materiál, vstrekne ho do uzavretej formy pod tlakom, pridrží ho, kým sa diel ochladí, potom otvorí formu a diel vysunie. Tonáž, priemer skrutky, usporiadanie upnutia a typ ovládača sú všetky detaily...
Predpokladaná životnosť vstrekovacieho lisu: Typická životnosť a kľúčové faktory 2026-Sep-28
Ak vymieňate dosluhujúci lis alebo robíte rozpočet na nové zariadenie, prvá otázka je zvyčajne rovnaká: koľko rokov spoľahlivej výroby dodá vstrekovací lis? Úprimná odpoveď založená na životnosti dizajnu OEM a desaťročiach skúseností v teréne je 10 až 20 rokov s mnohými dobre udržiavanými lismi...
Postup spustenia vstrekovacieho stroja: Podrobná príručka pre bezpečnú prevádzku 2026-Sep-22
Postup spustenia vstrekovacieho stroja je pevná postupnosť bezpečnostných kontrol, hydraulického zahrievania, ohrevu valca, preplachovania a overenia skúšobným výstrelom, ktoré prevedie stroj zo studeného a nečinného stavu k výrobe jeho prvého prijateľného dielu. Vykonané správne, trvá to 30 až 60 minút a kon...

Zjednodušená a efektívna štruktúra	Konštrukcia pevnej posuvnej formy zjednodušuje mechanickú štruktúru a zároveň zabezpečuje prevádzkovú stabilitu, znižuje poruchovosť a znižuje náklady na údržbu.
Skvelé využitie priestoru	Kompaktné telo výrazne znižuje pôdorys, vďaka čomu je obzvlášť vhodný pre priestorovo obmedzené výrobné prostredia, ako sú malé dielne alebo usporiadanie výrobných liniek s vysokou hustotou.
Prispôsobiteľné viacerým scenárom	Otvorená vertikálna štruktúra podporuje rôzne potreby lisovania vložiek (ako sú kovové vložky, elektronické súčiastky atď.) a výrobné úlohy možno rýchlo prepínať bez zložitých úprav.
Pohodlná spolupráca človek-stroj	Intuitívne ovládacie rozhranie a posuvný dizajn uľahčujú manuálne nakladanie a vykladanie. Je tiež kompatibilný s integráciou automatizácie robotického ramena a možno ho jednoducho upgradovať na poloautomatické/plnoautomatické výrobné bunky, čím sa vyrovná efektivita a flexibilita.
Efektívnosť výroby	Procesy vstrekovania/chladenia prebiehajú paralelne, výsledkom čoho je rýchle tempo výroby
Integrácia automatizácie	Štandardizované rozhranie robotického ramena na uľahčenie transformácie automatizácie
Vynikajúca nákladová efektívnosť	Pri zachovaní možností automatizovaného rozširovania na základe zjednodušenej štruktúry zohľadňuje ekonomickú realizovateľnosť výroby malých a stredných šarží a potenciál budúceho rozšírenia kapacity s výraznou návratnosťou investícií.

Hlavné oblasti použitia	Typické scenáre aplikácie

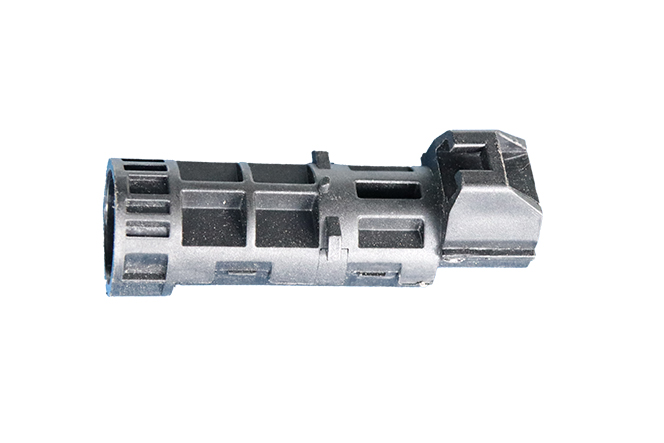

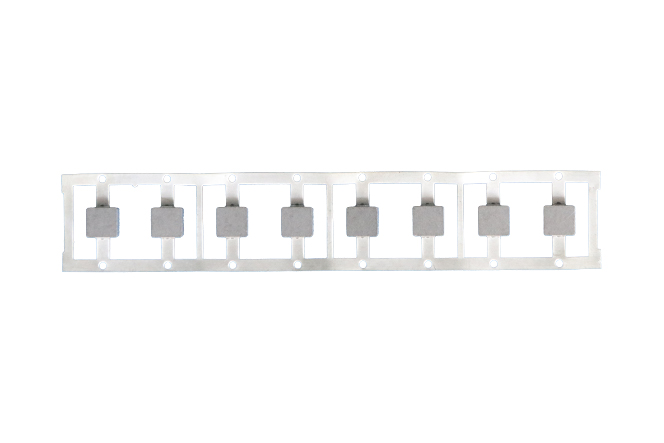

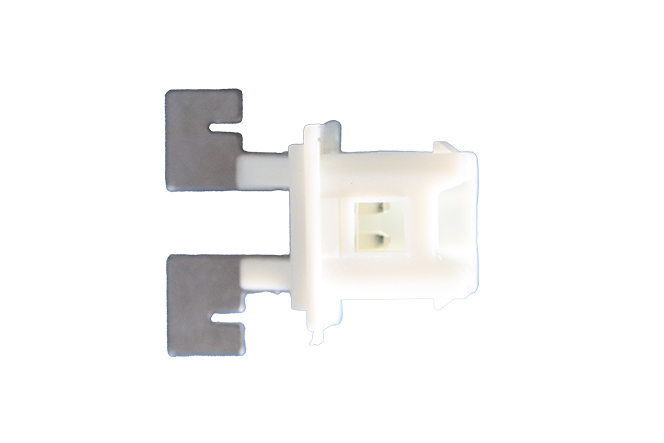

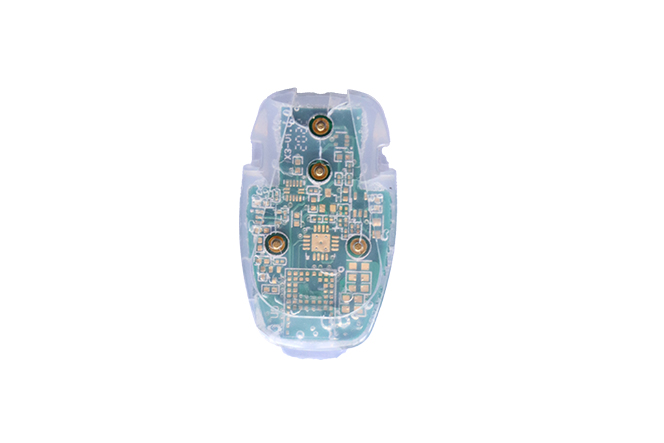

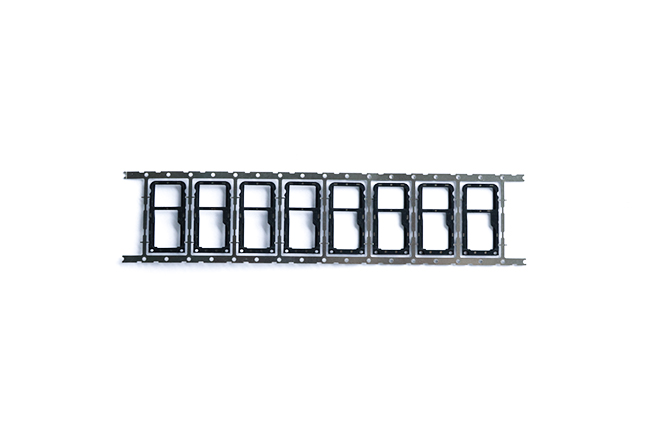

Elektronický a elektrotechnický priemysel	Presné konektory (ako sú USB rozhrania, terminály, konektory) Miniatúrne elektronické súčiastky (plášte snímačov, súčiastky relé, zostavy spínačov), káblové zostavy (vstrekované zaliatie)

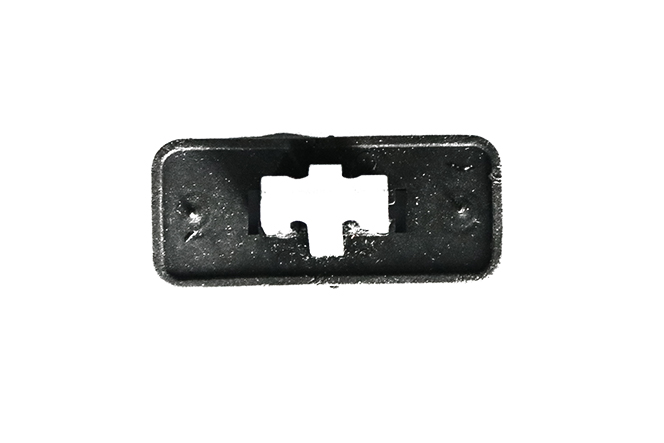

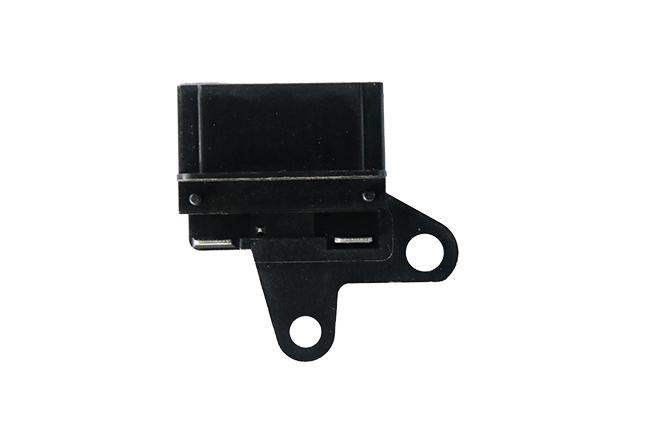

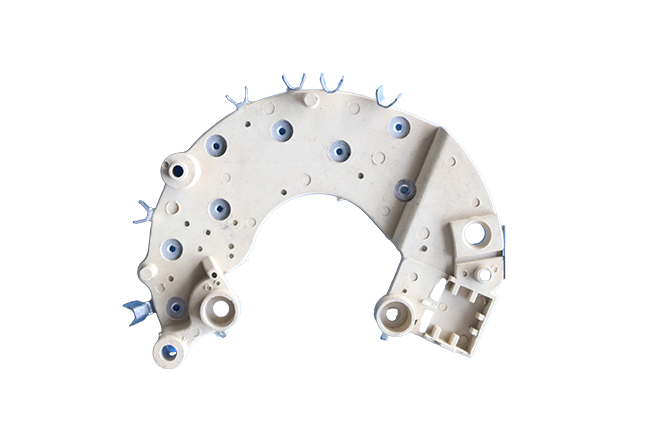

Auto diely	Malé funkčné diely (svetlovodné lišty, kľúčové moduly, vnútorné ozdobné vložky) Elektrické komponenty (poistkové skrinky, konektory káblových zväzkov, kryty elektronickej riadiacej jednotky (ECU))
Lekársky a spotrebný materiál	Lekárske pomôcky (piesty injekčných striekačiek, rúčky chirurgických nástrojov, kryty testovacích kariet) Laboratórne potreby (uzávery centrifugačných skúmaviek, špičky pipiet atď.)
Denné potreby a hardvér	Výrobky s kovovými vložkami (ťaháky zipsov, gombíky, rukoväte nástrojov) Kompozitné diely z viacerých materiálov (základ štetín zubnej kefky, obal kozmetického balenia)
Priemyselné diely	Ozubené kolesá a komponenty prevodovky (plastové ozubené kolesá s kovovými hriadeľmi v nich zabudovanými) Tesnenia a izolačné diely (vložené O-krúžky, izolačné tesnenia)

Položka			Jednotka	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Vstrekovacia jednotka	Skrutka pr		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Vstrekovací tlak		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Teoretický objem výstrelu		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Hmotnosť strely		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Rýchlosť vstrekovania		cm³/sek	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Zdvih skrutky		mm	100				120				140				150					160					180					200				240
	Rýchlosť skrutiek		ot./min	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Rýchlosť vstrekovania		mm/s	130				130				130				130					120					120					120				120
	Teplotná sekcia (zóna)		-	5				5				5				5					5					5					5				5
Upínanie jednotka	Upínanie force		ton	35				45				60				80					100					120					160				200
	Otváracia sila		ton	3.8				4.3				9.2				14					17					20					20				25
	Pevný stôl	Veľkosť stola	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Spojovacia tyč	mm	350 x 200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Veľkosť jedného posuvného stola		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Otočný stôl	Veľkosť stola	mm	700				800				900				1000					1100					1300					1600				1800
		Maximálna veľkosť formy	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. hrúbka formy		mm	140				160				200				250					250					300					350				400
	Otvárací zdvih		mm	180				200				200/250				250					250					300					350				400
	Otváranie denného svetla		mm	320				360				400 (pevný)/450 (otočný)				500					500					600					700				800
Elektrické	Sila vyhadzovača		ton	1.5				1.5				1.5				3					3					5					6				6
	Zdvih vyhadzovača		mm	37 (Pevné)		100 (posuvné, otočné)		37 (Pevné)		100 (posuvné, otočné)		37		100		50			100		50			100		50		100			50		100		100
	Max. Tlak		kg/cm2	140				140				140				140					140					140					140				170
	Objem olejovej nádrže		litrov	100 (pevný stôl)/140 (posuvný)/160 (otočný)				120 (pevný stôl)/160 ((posuvný, otočný)				165 (pevný stôl)/260 (posuvný)/290 (otočný)				200 (pevný stôl)/280 (posuvný, otočný)					310 (pevný stôl)/330 (posuvný, otočný)					350 (pevný stôl)/380 (posuvný, otočný)					480 (pevný stôl)/560 (posuvný. otočný)				510 (pevný stôl, posuvný, otočný)
	Objem chladiacej vody		litrov/hr	50				50				60				80					80					80					80				80
	Systémový motor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Ohrievač		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Celkový výkon		kw	10				11.3				14.1				27.3					33					43					53				64
Iné	Hmotnosť stroja		ton	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Veľkosť stroja (DŠV)		m	1,76 * 0,95 * 2,18	1,87 * 0,95 * 2,27		2,15 * 1,4 * 2,3	1,9 * 1,1 * 2,5	2,11,12,6		2,3 * 1,4 * 2,6	2,2 * 1,2 * 2,8	2,4 * 1,25 * 2,85		2,7 * 1,75 * 2,6	2,11,23,1		2,41,23,2		2,8 * 1,7 * 2,9	2,3 * 1,4 * 3,0		2,51,43,1		2,74 * 1,7 * 2,9	2,6 x 1,6 x 3,5	3,0 * 1,6 * 3,6			3,12,33,3	2,9 * 1,8 * 3,8	3,3 * 1,8 * 3,9		3,42,43,3	3,1W2,0H4,7	3,2W2,2H4,9	433,4
